Bac STI2D

TP n°12 : ALGORITHME - ALGORIGRAMME

Arduino

Noms :
Centre d'intérêt : CI 6 Traitement analogique de l’information
Classe : Sti2d Sin
Id programme : sin31, sin37
Conditions : Seul , durée 3 heures.
Matériel : - PC
Logiciel : - Proteus
- Arduino software
- Utiliser le navigateur chrome
Document :  Cours sur les algorithmes (version odt ou pdf ).

  Etude pratique des algorithmes avec arduino.



II.Structure des programmes dans arduino (Rappels)

Un programme dans arduino se déroule de la manière suivante :

1. Prise en compte des instructions de la partie déclarative

2. Exécution de la partie configuration ( fonction setup( ) ),

3. Exécution de la boucle sans fin ( fonction loop ( ) ): le code compris dans la boucle sans fin est exécuté indéfiniment.

Déroulement des programmes sur arduino

Structure d'un programme arduino



III.Montage

Pour étudier les principales structures des algorithmes, vous allez étudier le schéma électrique suivant sous Proteus :

Schéma de montage avec arduino

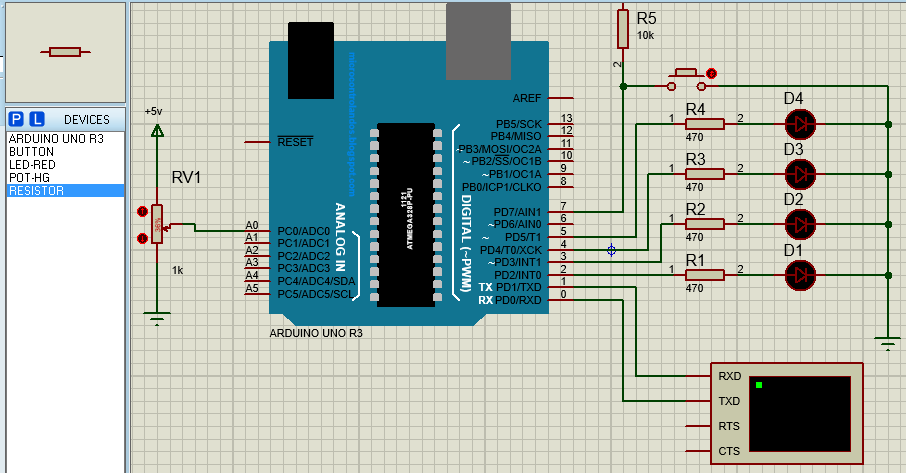

Le schéma du montage ci-dessus est le suivant sous Proteus :

Algorithme et arduino

 Vous pouvez télécharger le montage : ici

Pour simuler le programme arduino dans proteus vous devez suivre la vidéo suivante :



IV.Algorithme : structure linéaire

 Un client souhaite alimenter 4 DEL alternativement.

Une partie de l'algorithme est donné ici. Copier le et compléter le, pour répondre au cahier des charges :

Algorithme

Programme en C++



A l'aide de l'algorithme, compléter le programme en C++ de l'arduino.
Tester le programme dans arduino.

Votre programme répond-il au cahier des charges :

Faire valider votre travail par le professeur.



V. 2ème Algorithme : structures conditionnelles

Un client souhaite superviser la tension aux bornes d'un potentiomètre à l'aide de 2 DEL.
Si la tension est inférieur à 2,5V DEL1 allumée.
Sinon DEL2 allumée.

Remarque ; Arduino dispose en interne d’un module de « conversion analogique-numérique » qui
permet d’obtenir une valeur entre 0 et 1023 correspondant au niveau de la tension entre 0 et 5V
présente sur la broche. A0 à A5.

Une partie de l'algorithme est donné ici. Copier le et compléter le, pour répondre au cahier des charges :

Algorithme

Programme en C++

A l'aide de l'algorithme, compléter le programme en C++ de l'arduino.
Tester le programme dans arduino.

Votre programme répond-il au cahier des charges :



Faire valider votre travail par le professeur.



VI. 3ème Algorithme : structures conditionnelles imbriquées

Le client souhaite superviser la tension aux bornes du potentiomètre à l'aide de 4 DEL.
       - Si la tension est inférieur à 1,25V DEL1 allumée.
       - Si la tension est inférieur à 2,5V DEL2 allumée.
       - Si la tension est inférieur à 3,75V DEL3 allumée.
       - Sinon DEL4 allumée.

Une partie de l'algorithme est donné ici. Copier le et compléter le, pour répondre au cahier des charges :

Algorithme

Programme en C++



A l'aide de l'algorithme, compléter le programme en C++ de l'arduino.
Tester le programme dans arduino.

Votre programme répond-il au cahier des charges :



Faire valider votre travail par le professeur.

VII. Conclusion





Imprimer votre travail
